BL900HWの接続設定(エンジョイ☆auひかり)

ホーム/マンション ギガ

Aterm BL900HWの設置・接続

接続方法はご利用の環境により異なります。詳しくはホームゲートウェイに同梱の各種ガイドをご覧ください。

Aterm BL900HWの配線

配線手順

  1. ONUをBL900HWの[WAN]にLANケーブルで接続します。
  2. パソコンをBL900HWの[LAN1]~[LAN4]のいずれかにLANケーブルで接続します。
  3. auひかり電話をご利用の場合、電話機をBL900HWの[電話機]にモジュラーケーブルで接続します。
  4. BL900HWを電源コンセントに接続します。
    電源が入ると更新ランプが赤点滅して自動設定が開始されます。約2~3分で自動設定が完了し、更新ランプが消えます。

レンタルの無線LAN子機をご利用の場合

無線LAN機器の設置・設定を行います。

BL900HW内蔵無線LAN親機機能をご利用の場合

内蔵無線LAN親機機能をお申し込みの場合、[無線1][無線2]のランプが緑点灯します。(省電力モードの場合を除く)

ご利用のパソコン・スマートフォン・タブレットなどの機器とBL900HWを無線LANで接続します。

ネットワーク名(SSID)と暗号化キーは、BL900HWの底面に記載されています。

Aterm BL900HWのランプ状態

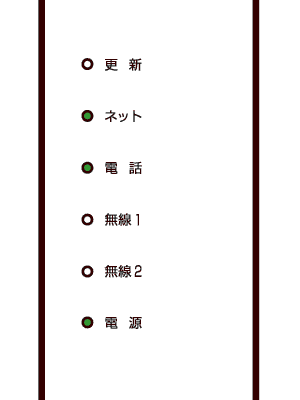

Aterm BL900HWのランプ

ランプ名称 表示 説明
更新 赤点滅 センターと通信中
赤点灯 BL900HWとセンター間で通信準備中
橙点灯 BL900HWとセンター間で通信準備中
消灯 通信ができる状態
ネット 緑点灯 インターネット接続ができる状態
赤点灯 インターネット接続ができない状態(アドレス未取得)
消灯 ネットサービスの契約がされていない、または手続き中
電話 緑点灯 auひかり電話サービスが利用できる
赤点灯 auひかり電話サービスが利用できない
消灯 auひかり電話サービスの契約がされていない、または手続き中
無線1 緑点灯 2.4GHz帯の無線LAN機能が利用できる
緑点滅 2.4GHz帯の無線LAN機能でデータ送受信中
消灯 2.4GHz帯の無線LAN機能が利用できない
無線2 緑点灯 5GHz帯の無線LAN機能が利用できる
緑点滅 5GHz帯の無線LAN機能でデータ送受信中
赤点滅 DFS動作中
消灯 5GHz帯の無線LAN機能が利用できない
電源 緑点灯 電源が入っている
緑点滅 無線自動設定の待ち受け状態
橙点灯
  • USBポートに接続したデバイスにデータを書き込んでいるとき
  • 無線自動設定が完了したとき
  • ファームウェアのバージョンアップをしているとき
橙点滅 「らくらく無線スタート」で設定しているとき
赤点灯 「らくらく無線スタート」での設定に失敗したとき
赤点滅 「WPS」「かんたん接続」での設定に失敗したとき
緑橙交互点滅 「WPS」「かんたん接続」で設定しているとき
消灯 電源が切れている
  1. ※ 省エネモード動作中は消灯

OSのネットワーク設定

OSのネットワーク設定を行います。
