BL170HVの接続設定（エンジョイ☆auひかり）
マンションタイプ E
Aterm BL170HVの設置・接続
配線方法はご利用の環境により異なります。詳しくはホームゲートウェイに同梱の各種ガイドをご覧ください。
配線手順
- LAN差込口とBL170HVの［WAN］をLANケーブルで接続します。
- パソコンをBL170HVの［LAN1］～［LAN4］のいずれかにLANケーブルで接続します。
- 電話機をBL170HVの［電話機］にモジュラーケーブルで接続します。
- BL170HVを電源コンセントに接続します。
電源が入ると更新ランプが赤点滅して自動設定が開始されます。約2～3分で自動設定が完了し、更新ランプが消えます。
レンタルの無線LAN子機をご利用の場合
無線LAN機器の設置・設定を行います。
レンタルの無線LAN親機をご利用の場合
無線LAN機器の設置・設定を行います。

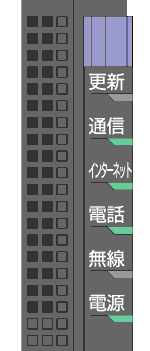

Aterm BL170HVのランプ状態
| ランプ名称 | 表示 | 説明 |
|---|---|---|
| 更新 | 赤点滅 | センターと通信中 |
| 橙点灯 | BL170HVとセンター間で通信準備中 | |
| 消灯 | 通信ができる状態 | |
| 通信 | 緑点滅 | データの送受信をしている |
| 消灯 | データの送受信をしていない | |
| インターネット | 緑点灯 | インターネット接続ができる状態 |
| 赤点灯 | インターネット接続ができない状態（アドレス未取得） | |
| 消灯 | ネットサービスの契約がされていない、または手続き中 | |
| 電話 | 緑点灯 | auひかり電話サービスが利用できる |
| 緑点滅 | auひかり電話サービスで通話中 | |
| 赤点灯 | auひかり電話サービスが利用できない | |
| 消灯 | auひかり電話サービスの契約がされていない、または手続き中 | |
| 無線 | 消灯 | 無線LAN機能利用不可 |
| 電源 | 緑点灯 | 電源が入っている |
| 緑点滅 | 「らくらく無線スタート」で設定しているとき | |
| 橙点灯 | 「らくらく無線スタート」で設定が完了したとき | |
| 橙点滅 | 「らくらく無線スタート」で設定しているとき | |
| 消灯 | 電源が切れている |
OSのネットワーク設定
OSのネットワーク設定を行います。
