BL1500HMの接続設定（エンジョイ☆auひかり）

Aterm BL1500HMの設置・接続

接続方法はご利用の環境により異なります。
詳しくはホームゲートウェイに同梱の各種ガイドをご覧ください。

モデム・BL1500HM(ホームゲートウェイ)の配線

※この配線図は「マンションタイプ V／都市機構DX」になります。

灰色部分をご契約プランの機器・結線に置きかえ下さい。

・ホームずっとお得プラン/マンション ギガ → ONU

・マンションタイプ E → 壁のLANポートと接続

Aterm BL1500HMの配線
  1. モジュラージャック(電話用)と、モデムの［回線］をモジュラーケーブルで接続します。
  2. モデムの［ホームゲートウェイ１］と、BL1500HMの[WAN]をLANケーブルで接続します。
  3. モデムを付属のACアダプターで電源コンセントと接続します。
  4. BL1500HMを付属のACアダプターで電源コンセントと接続します。
  5. ランプの点灯状態を確認します。
ＯＮＵ（ホームずっとお得プラン／マンション ギガ）
ランプ正常時状態
ホームゲートウェイ緑点灯100BASE-TXでリンクが確立（正常）
橙点滅1000BASE-TXでリンクが確立（正常）
通信緑点灯正常に動作
消灯動作準備中、または故障が発生
光入力緑点灯異常ありません。
消灯動作準備中、または故障が発生
電源緑点灯電源が入っています。
消灯電源が入っていません。
モデム（マンションタイプ V／都市機構DX）
ランプ正常時状態
電源緑点灯電源が入っています。
回線緑点灯回線が接続されています。
ホームゲートウェイ緑点灯正常に動作しています。
※通信環境により点灯色が異なります。
橙点灯
アラーム消灯異常ありません。
BL1500HM
ランプ正常時状態
更新消灯通信ができる状態です。
ネット緑点灯インターネット接続ができる状態です。
消灯ネットサービスのご契約をされていないか、ご契約手続き中です。
電話緑点灯auひかり電話サービスが利用可能です。
消灯電話サービスのご契約をされていないか、ご契約手続き中です。
無線緑点灯無線LAN機能（Wi-Fi）が利用可能です。
緑点滅無線LAN機能（Wi-Fi）でデータ送受信中です。
消灯無線LAN（Wi-Fi）サービス未契約、または契約手続き中です。
電源緑点灯電源が入っています。
緑点滅省電力中です。

電話機の配線・通話テスト（電話サービスご利用の場合）

無線LAN(内蔵無線LAN親機機能)で接続する場合

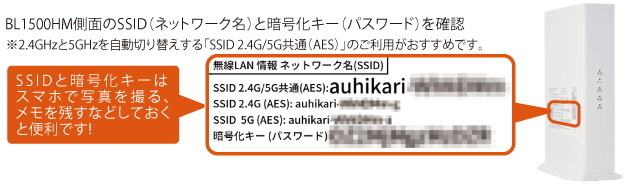

[内蔵無線LAN親機機能]をお申し込みの場合[無線]ランプが緑点灯します。
（省電力モードの場合を除く）
各機器の無線LAN接続方法

LANケーブルでパソコン等と接続する場合

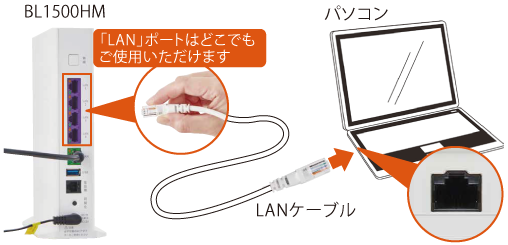

BL1500HMの［LAN1］～［LAN4］のいずれかとLANケーブルで接続します。

レンタルの無線LAN子機をご利用の場合

無線LAN機器の設置・設定を行います。

OSのネットワーク設定

OSのネットワーク設定を行います。
