ADSLモデム-SVIII 電話加入権がある場合(タイプ1)の配線

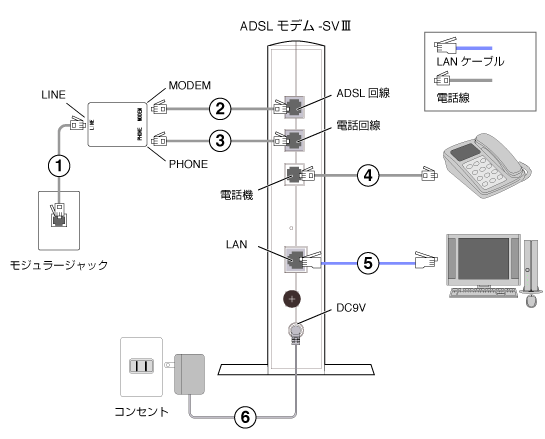

下記のように配線します。
配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。
配線手順
-
スプリッタの[LINE]ポートとモジュラージャックを電話線で接続します。
-
スプリッタの[MODEM]ポートADSLモデム-SVIIIの[ADSL回線]ポートを電話線で接続します。
-
スプリッタの[Phone]ポートADSLモデム-SVIIIの[電話回線]ポートを電話線で接続します。
-
ADSLモデム-SVIIIの[電話機]ポートと電話機を電話線で接続します。
-
ADSLモデム-SVIIIの[LAN]ポートとパソコンの[LAN]ポートをLANケーブルで接続します。
-
ADSLモデム-SVIIIの[DC-9V]端子とコンセントをACアダプタで接続します。
