Web Caster V110 フレッツ・ADSL 電話加入権がない場合（タイプ２）の配線

下記のように配線します。

配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。

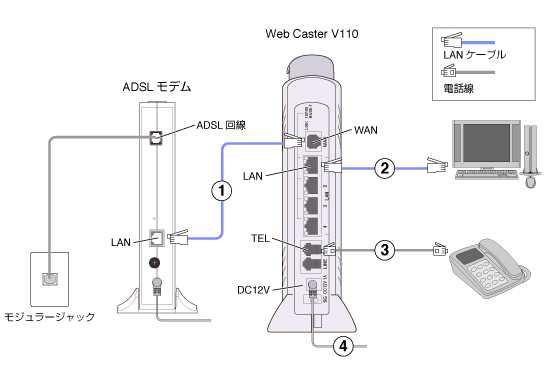

Web Caster V110 フレッツ・ADSL タイプ２の配線

配線手順

  1. ADSLモデムの［LAN］ポートとWeb Caster V110の［WAN］ポートをLANケーブルで接続します。

  2. Web Caster V110の［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  3. Web Caster V110の［電話］ポートと電話機を電話線で接続します。

  4. ADSLモデムのACアダプタをコンセントに接続します。

  5. Web Caster V110の［DC12V］端子とコンセントをACアダプタで接続します。
