ADSLモデム-NVIII 電話加入権がある場合（タイプ１）の配線

下記のように配線します。

配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。

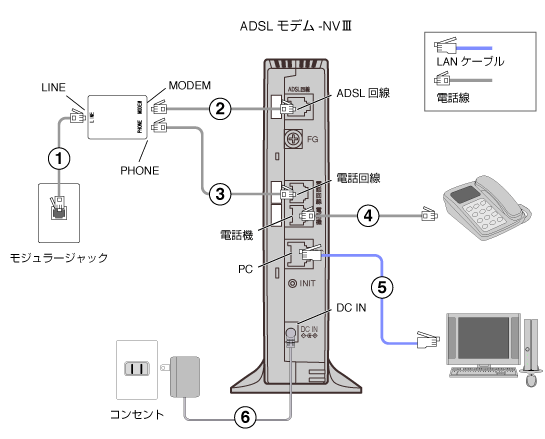

ADSLモデム-NVIIIタイプ１の配線

配線手順

  1. スプリッタの［LINE］ポートとモジュラージャックを電話線で接続します。

  2. スプリッタの［MODEM］ポートADSLモデム-NVIIIの［ADSL回線］ポートを電話線で接続します。

  3. スプリッタの［Phone］ポートADSLモデム-NVIIIの［電話回線］ポートを電話線で接続します。

  4. ADSLモデム-NVIIIの［電話機］ポートと電話機を電話線で接続します。

  5. ADSLモデム-NVIIIの［PC］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  6. ADSLモデム-NVIIIの［DC-IN］端子とコンセントをACアダプタで接続します。
