Aterm DR200シリーズ 配線

下記のように配線します。

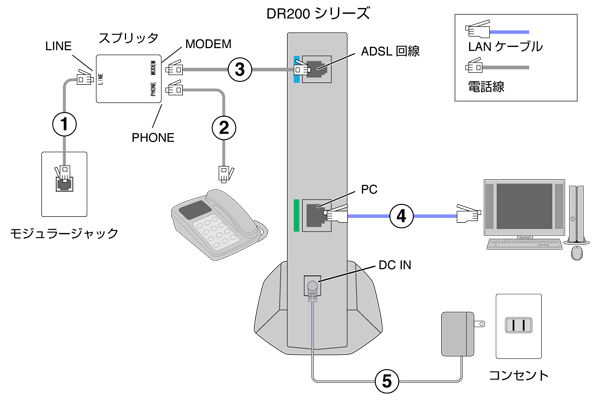

Aterm DR200シリーズ ADSLの配線

配線手順

  1. スプリッタの［LINE］ポートとモジュラージャックを電話線で接続します。

  2. スプリッタの［PHONE］ポートと電話機を電話線で接続します。電話加入権がない場合は、電話機の接続は不要です。

  3. スプリッタの［MODEM］ポートとADSLモデムの［ADSL回線］ポートを電話線で接続します。

  4. ADSLモデムの［PC］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  5. ADSLモデムの［DC IN］端子とコンセントをACアダプタで接続します。
