VoIPアダプタ ブロードバンドルータがある場合の配線

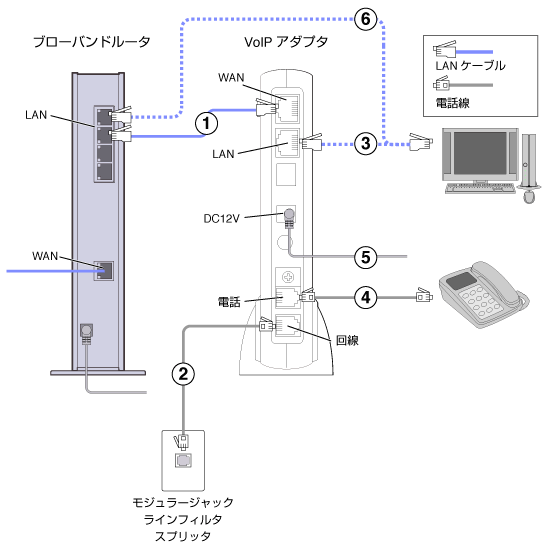

下記のように配線します。

配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。

VoIPアダプタ Bフレッツ ひかり電話がある場合の配線

配線手順

  1. ブロードバンドルータの［LAN］ポートとVoIPアダプタの［WAN］ポートをLANケーブルで接続します。

  2. 加入電話を使う場合は、モジュラージャックとVoIPアダプタの［回線］ポートを電話線で接続します。

  3. 設定のために一時的にVoIPアダプタの［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  4. VoIPアダプタの［電話］ポートと電話機を電話線で接続します。

  5. VoIPアダプタの［DC12V］端子とコンセントをACアダプタで接続します。

  6. 設定が終わったらブロードバンドルータの［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。
