Web Caster V110 ひかり電話がない場合の配線

下記のように配線します。

配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。

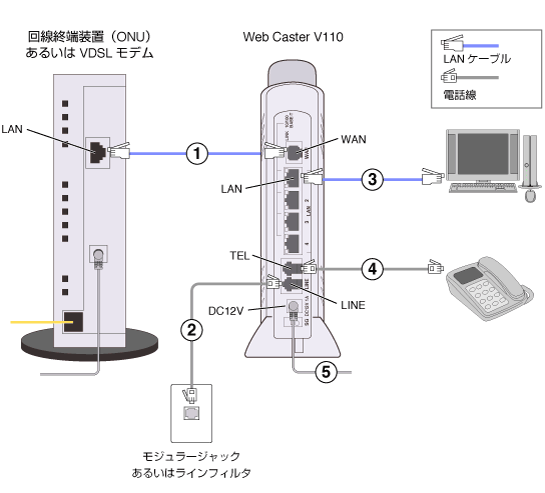

Web Caster V110 ひかり電話がない場合の配線

配線手順

  1. ONUあるいはVDSLモデムの［LAN］ポートとWeb Caster V110の［WAN］ポートをLANケーブルで接続します。

  2. 加入電話を利用する場合は、Web Caster V110の［LINE］ポートとモジュラージャックあるいはラインフィルタを電話線で接続します。

  3. Web Caster V110の［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  4. Web Caster V110の［TEL］ポートと電話機を電話線で接続します。

  5. Web Caster V110の［DC12V］端子とコンセントをACアダプタで接続します。
