Web Caster V110 フレッツ・光プレミアムでひかり電話がある場合の配線

Web Caster V110の設定をする際に下記のように配線します。

配線の方法はご利用の環境により異なります。詳しくはご利用の機器の取扱説明書をご覧ください。

Web Caster V110 フレッツ・光ネクストひかり電話がある場合の配線

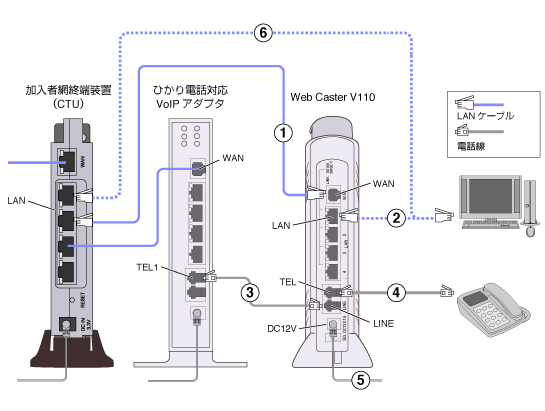

配線手順

  1. CTUの［LAN］ポートとWeb Caster V110の［WAN］ポートをLANケーブルで接続します。

  2. 設定をするために一時的にWeb Caster V110の［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。

  3. ひかり電話対応VoIPアダプタの［TEL1］ポートとWeb Caster V110の［LINE］ポートを電話線で接続します。

  4. Web Caster V110の［TEL］ポートと電話機を電話線で接続します。

  5. Web Caster V110の［DC12V］端子とコンセントをACアダプタで接続します。

  6. パソコンよりWeb Caster V110の設定を行います。設定後CTUの［LAN］ポートとパソコンの［LAN］ポートをLANケーブルで接続します。
